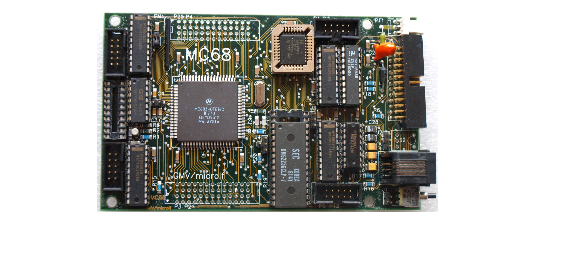

MC68
MC68 introducerades 1994 och kom att bli en av de mest spridda och
använda laborationsdatorerna i Sverige. Konstruktionen av
MC68 baserades delvis på föregångarna MD09 och MD68k, men med MC68
introducerades också ett helt nytt koncept för anslutning av
olika laborationskort, piggy-back.
Översikt
Med MC68 introducerades en helt ny piggy-back anslutning som
tillåter att laborationskort placeras ovanpå
(eller under) MC68 och samtidigt inkluderar alla nödvändiga
elektriska anslutningar. MC68 har också en enkel anslutning till
multifunktionskortet ML4.
Piggy-back anslutning finns på flera ML-kort.
Kombinationen ML4 och dessa kort ur
ML-serien skapar helt nya förutsättningar för
varierade laborationsuppgifter.
Det finns två olika varianter av MC68.
Den tidigaste (kallas i bland Revision 1) och den senare och samtidigt mest spridda
(Revision 2). Skillnader mellan dessa är små.
Det finns två olika monitor/debuggers att välja
mellan.
DB68 heter den ursprungliga varianten. Som en fortsättning
utvecklades DBG32 för MC68.
Specifikationer
- CPUkärna CPU32 (Motorola MC68340)
- 128kB-512kB FLASH ROM med monitor/debugger
DB68 eller DBG32
-
32kB-512kB statiskt RWM
-
2st. 8-bitars parallellportar
-
Seriekommunikationskretsar DUART,
-
Räknarkretsar och realtidsklocka.
